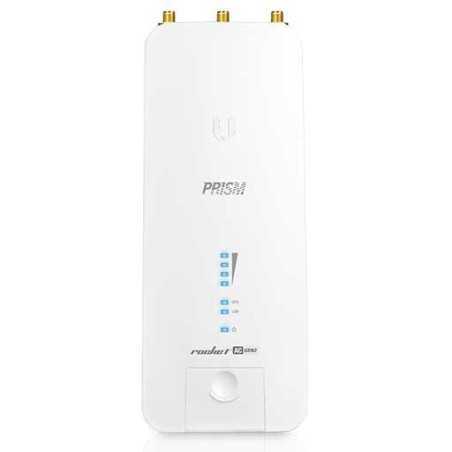

RocketPRISM AC Gen2 Ubiquiti RP-5AC-GEN2 Point d'accès Station de base double bande

RocketPRISM AC Gen2 Omniprésent

Point d'accès RP-5AC-GEN2 Station de base double bande

Ubiquiti Networks a conçu des radios airMAX ac avec des performances élevées et une facilité d'installation. Le Rocket®Prism 5AC Gen 2 est doté des technologies airMAX ac et airPrism pour des performances sans fil maximales dans les zones à forte densité de signal.

Associez le Rocket Prism 5AC Gen 2 aux antennes airMAX AC pour optimiser les performances :

• Antenne backhaul PtP RocketDish ™ ac
• Liaisons secteur PtMP airMAX ac

Couverture 5 GHz

Déployez le Rocket Prism 5AC Gen2 partout dans le monde. Fournit une couverture complète du spectre 5 GHz avec une seule radio. Le Rocket Prism 5AC Gen 2 permet une flexibilité dans la configuration des bandes passantes des canaux (en fonction des réglementations nationales).

AirOS® 8 est le système d'exploitation révolutionnaire pour les produits Ubiquiti® airMAX ac

Fonctionnalités sans fil puissantes

• Point d'accès PtMP airMAX en mode mixte
• Prise en charge du protocole AirMAX ac
• Mode de liaison point à point (PtP) longue portée
• Largeur de canal sélectionnable
• Point à point : 10/20/30/40/50/60/80 MHz
• PtMP : 10/20/30/40 MHz
• Sélection automatique des chaînes
• Contrôle de la puissance d'émission (TPC) : automatique/manuel
• Sélection automatique de la distance (temps ACK)
• Sécurité WPA2 accrue

Améliorations de l'utilisation

• Outil de sélection de canal AirMagic®
• Interface utilisateur repensée
• Modifications dynamiques de la configuration
• Validation instantanée des entrées
• Technologie HTML5
• Optimisation pour les appareils mobiles
• Statistiques détaillées sur l'appareil
• Gamme complète d'outils de diagnostic, y compris les diagnostics RF et l'analyseur de spectre airView®

Analyse RF avancée

Les appareils airMAX AC disposent d'une architecture multi-radio pour un moteur d'analyse RF révolutionnaire.
Un processeur indépendant sur le PCBA alimente une deuxième radio dédiée qui scanne en permanence le spectre complet de 5 GHz, fournissant l'analyse RF la plus avancée.
L'analyse du spectre et les données de surveillance des performances RF sont affichées dans l'onglet Principal et dans l'analyseur de spectre airView.

Rapports en temps réel

AirOS 8 affiche les informations RF suivantes :
• Diagrammes EVM (Error Vector Magnitude) des erreurs RF persistantes
• Diagrammes de signal, de bruit et d'interférence (SNI)
• Histogrammes du rapport interférence plus bruit (CINR)

Analyseur de spectre

AirView vous aide à identifier le bruit et à planifier les réseaux pour minimiser les interférences. AirView exécute les fonctions suivantes :
• Surveillez constamment le bruit ambiant
• Collecte des points de données énergétiques en temps réel à partir de l'affichage du spectre
• Aide à optimiser la sélection des canaux, la conception du réseau et les performances sans fil qui s'exécutent en arrière-plan sans désactiver la liaison sans fil, de sorte qu'il n'y a pas d'interruption du réseau.

Dans airView, il existe trois vues spectrales, chacune représentant des données différentes.
• Cascade L'énergie globale collectée pour chaque fréquence
• Forme d' onde L'énergie globale collectée
• Niveau de bruit ambiant Énergie du bruit de fond affichée en fonction de la fréquence

AirView offre de puissantes capacités d'analyse de spectre, éliminant ainsi le besoin de louer ou d'acheter de l'équipement supplémentaire pour les études de site.

Contrairement au protocole Wi-Fi standard, le protocole airMAX AC Time Division Multiple Access (TDMA) permet à chaque client d'envoyer et de recevoir des données à l'aide de plages horaires prédéfinies programmées par un contrôleur AP intelligent.

Cette méthode de temps de créneau élimine les collisions de nœuds cachés et maximise l'efficacité de la disponibilité. Par conséquent, la technologie airMAX ac offre des améliorations de performances en termes de latence, d'immunité au bruit, d'évolutivité et de portée par rapport aux autres systèmes externes de sa catégorie.

Smart QoS Voix/vidéo prioritaires pour un streaming ininterrompu.
Évolutivité Capacité et évolutivité élevées.
Longue distance Capable de connexions à grande vitesse et de classe opérateur.

Une performance supérieure

La technologie airMAX de nouvelle génération améliore les avantages de notre protocole propriétaire TDMA.
Le moteur airMAX d'Ubiquiti avec IC personnalisé améliore considérablement la latence TDMA et l'évolutivité du réseau. Le silicium personnalisé fournit des capacités d'accélération matérielle au planificateur airMAX pour prendre en charge les débits en bauds élevés et la modulation dense utilisés dans la technologie airMAX ac.

Débit

AirMAX ac prend en charge des débits en bauds élevés, nécessitant une modulation dense : 256QAM - une augmentation significative par rapport au 64QAM utilisé dans l'airMAX.
Grâce à la technologie exclusive airMAX ac, les produits airMAX ac prennent en charge un véritable débit TCP/IP jusqu'à 500+ Mbps* (largeur de canal de 80 MHz), jusqu'à trois fois le débit des produits airMAX standard.

* Jusqu'à 330+ Mbps (largeur maximale de 40 MHz) pour les liaisons PtMP.

Pour améliorer les performances de l'airMAX ac, Ubiquiti Networks présente la technologie brevetée airPrism, qui est présentée sur le Rocket Prism 5AC Gen 2, modèle RP-5AC-Gen2.

Rapport signal/bruit amélioré

Des vitesses de transmission élevées nécessitent un rapport signal sur bruit (SNR) élevé, difficile à atteindre, en particulier dans les zones bruyantes et à haute densité.
Intégrée au silicium personnalisé d'Ubiquiti, la technologie airPrism crée un SNR élevé en isolant les signaux dans le canal de fonctionnement et en rejetant les interférences à l'aide de circuits spécialisés, HSR (récepteur à haute sélectivité).

Interférence supprimée

Selon le modèle de produit et le mode de fonctionnement, les largeurs de canal disponibles peuvent inclure 10, 20, 30, 40, 50, 60 et/ou 80 MHz.
Théoriquement, les points d'accès fonctionnent sur plusieurs canaux ; Cependant, en raison des largeurs de bande des canaux, il peut y avoir des chevauchements dans l'utilisation du spectre.
La technologie airPrism supprime jusqu'à 30+ dB supplémentaires d'interférences de canaux adjacents grâce au filtrage actif, de sorte qu'un point d'accès airMAX ac doté de la technologie airPrism peut offrir des performances nettement supérieures à celles d'un point d'accès classique.

Facilite la colocalisation des AP

La colocalisation est essentielle dans de nombreux scénarios. Par exemple, un WISP peut avoir un espace de tour limité, il doit donc colocaliser tous les points d'accès dans cette zone attribuée. Le blindage et d'autres moyens peuvent réduire les interférences mais peuvent être peu pratiques.
En activant le point d'accès airMAX ac avec la technologie airPrism, vous pouvez colocaliser les points d'accès et améliorer les performances globales du réseau sans fil.

* PtP uniquement

Le RocketPrism 5AC Gen 2 intègre une radio Wi-Fi séparée pour une configuration rapide et facile à l'aide de votre appareil mobile.

Accès à airOS via wifi

L'application U Mobile offre un accès instantané à l'interface de configuration airOS et peut être téléchargée depuis l'App Store (iOS) ou Google Play™ (Android). U Mobile vous permet d'installer, de configurer et de gérer le RocketPrism 5AC Gen 2 en offrant plusieurs options de configuration une fois que vous êtes connecté ou connecté.

Le Rocket Prism 5AC Gen 2 est conçu pour offrir une efficacité spectrale maximale et un débit TCP/IP réel pouvant atteindre 500+ Mbps.

Caractéristiques

Bande de fréquence 5 GHz
Avec beaucoup de spectre disponible, cette bande sans licence fonctionne bien pour les liaisons longue distance. Le Rocket Prism 5AC Gen 2 offre une couverture haut débit de 5 GHz et maximise la puissance de sortie pour le marché américain tout en répondant aux exigences OOBE strictes.
vue aérienne
Utilisez l'analyseur de spectre en temps réel pour identifier les signatures de bruit et concevoir des liaisons sans fil pour minimiser les interférences.
Haute performance
Pour tirer pleinement parti de sa conception et de ses capacités, utilisez le Rocket Prism 5AC Gen 2 pour les liaisons PtP ou PtMP dans des environnements à haute interférence RF.
antenne secteur airPrism
Trois radios Rocket Prism 5AC Gen 2 peuvent être montées sur l'antenne AirPrism 5 GHz 3x30° HD, modèle AP-5AC-90-HD, pour les connexions PtMP. Chaque radio Rocket transmet et reçoit indépendamment et rayonne avec une largeur de faisceau de 30°.

Radio de gestion dédiée
Accédez instantanément à l'interface de configuration airOS via l'application U Mobile pour configurer et gérer votre Rocket 5AC Prism Gen 2.
Boîtier robuste en aluminium moulé sous pression
Aide à protéger Rocket Prism 5AC Gen 2 contre les interférences électromagnétiques.
GPS pour des performances de colocalisation supérieures
La synchronisation GPS précise permet aux radios Rocket Prism 5AC Gen 2 de se localiser pour la transmission et la réception de données sans interférer les unes avec les autres, permettant une meilleure réutilisation des fréquences et une stabilité accrue du réseau.
Protection contre les surtensions améliorée
Le Rocket Prism 5AC Gen 2 utilise la dernière protection ESD pour aider à protéger le luminaire contre les pointes de surtension.
Gigabit Ethernet
Offre un débit élevé pour une connexion filaire.
Brancher et utiliser
Chaque antenne airMAX a une fente Rocket intégrée, donc aucun outil n'est nécessaire pour installer le Rocket Prism 5AC Gen 2. (les antennes airMAX ac sont recommandées pour des performances optimales).

Caractéristiques techniques:

*Réservé pour une utilisation future
